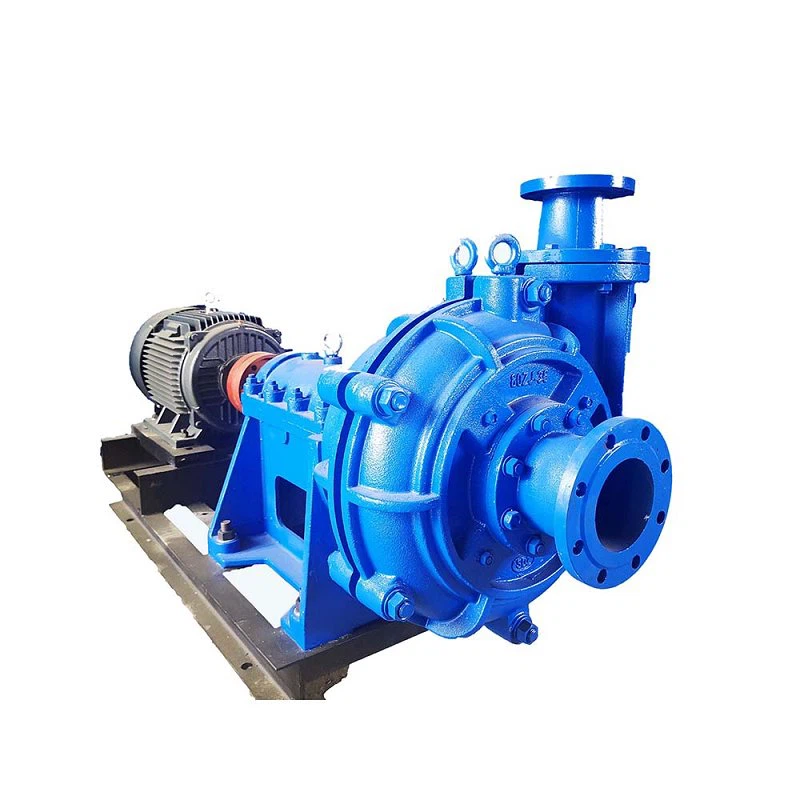

Тежкотоварни шлам помпа

Въвеждането

ZJ тежкотоварни течен тор помпа прилага в абразивни течности. Използва се за транспортиране на течности с твърди частици, като руда, вар, въглища, пясък, кварц и др. Или кал с висока концентрация.

ZJ тежкотоварен торови помпа тяло

Тялото на помпата приема двуслойна обвивка на помпата (вътрешна и външна двуслойна метална конструкция). Черупката структура на двойна помпа обвивка е вертикално отворен тип. Водният контакт може да се монтира на 8 различни позиции на 45 ° интервали. За да се предотврати ефективно изтичане на уплътнението на вала, се приема комбинацията от силово уплътнение, уплътнение за опаковане или механично уплътнение. Уплътнението на лабиринтната празнина е зададено между работното колело и задната защитна плоча, което значително намалява изтичането на течен тор до кутията за плънка и ефективно гарантира надеждността на уплътнението. Работното колело е оборудвано със задни остриета за изхвърляне на отливния течен тор навреме, така че да се подобри съотношението на обема, да се намали отливът и ерозията и да се подобри експлоатационният срок на препълнените части. За да се улесни поддръжката и разглобяването, се задава пръстен за разглобяване, за да се избегне рязането на вала поради неразглобяване.

ZJ тежкотоварни шлам помпа скоба

Структурата на скобата е хоризонтален тип разделяне. За да се удължи експлоатационният срок на лагера, хидравличният дизайн и структурният дизайн са оптимизирани. Радиалната сила и аксиалната сила са разумно разпределени, а лагерната форма, моделът, режимът на охлаждане и смазване са правилно подбрани, така че да отговарят на изискванията за ниско отопление и висок експлоатационен срок на лагера.

ZJ тежкотоварен шлам помпа вал уплътнение

Устройството за запечатване на вала играе роля на запечатване между тялото на помпата и вала на помпата. Тя може да предотврати нахлуването на въздух в помпата и голямо количество вода да изтече от помпата. Уплътнителната форма на центробежната помпа за течен тор обикновено приема спомагателното работно колело и уплътнението за опаковане. Спомагателният работно колело и уплътнението за опаковане е хидродинамично уплътнение. Главата под налягане, генерирана от спомагателния импелер, се противопоставя на външното изтичане на течност при контакта на работното колело. В същото време капак плочата на работното колело се използва за настройка на задното острие и вода уплътняващ пръстен и опаковане, за да се предотврати навлизането на въздух, а задното острие и уплътнителния пръстен за вода се използват за намаляване на налягането при опаковането, Той може да предотврати навлизането на примеси в уплътнението.

ZJ тежкотоварен торови помпа материал

FeCr30, Cr26, Cr20, Cr12, A49, A532, Двуфазна стомана 2205, Гумен

Тип уплътнение

Уплътнение за опаковане или Механично уплътнение или Спомагателно работно колело

Смазване

Смазване с маслена баня или Смазване с грес

ZJ тежкотоварен режим на свързване на торови помпи

Задвижване с V-колан, еластично прикачно задвижване, задвижване на редуктора на предавките, хидравлично прикачно задвижване, задвижване с променлива честота и др

Структура
